YLZK-E1燃气热水锅炉控制器显示屏

一．基本操作
1.1在正式操作前，请先仔细阅读《YLZK-E1系列锅炉电脑控制器通用使用说明书》，并确定当前锅炉状态已符合说明书要求。
1.2接通220V交流电源。
1.3按“”键，控制器开机，液晶屏打开显示，此时为“”状态，或称为待命状态。
1.4参数设定
    在首次使用或需要更改运行参数时需作此项操作，否则可以跳过该条。
1.4.1按“”键，进入第一项参数设定状态，按“”或“”键可对所选参数进行修改。如需调整的数值较大可按住“”或“”键不放，数据即会快速增减，直至按键被松开或参数达到极限值。再按“”键，进入下一项参数设置状态。当最后一项参数设置完毕后，按“”键，则退出设置状态，各项设定参数被保存。
1.4.2在待命状态下，按“”键保持5秒，可进行时段参数和时间的设定；设定第一时段时，显示“”，设定“启动时间”时，显示“”，按“”键，进入第一时段“停止时间”设定状态，显示“”。时间显示窗显示相应的数值。依此类推，其余时段的设置可继续按“”键，一共可设置4个时段。第四时段的“停止时间”设置完毕后，按“”键，进入“现在时间”设置状态，再按“”键，则退出时段和时间的设置状态，时段参数和时间被保存。
1.5按“”键，进入“”状态，控制器开始执行自动控制功能。
1.6在“”状态下，按“”键，则退出运行状态，转为待命状态。
1.7在待命、运行或报警状态下按“”键，液晶屏关闭显示，控制器关机。
二．参数范围
2.1报警温度：50～125℃。
2.2上限温度：20～120℃。此数值应至少比“报警温度”设定值低2℃。
2.3下限温度：0 ～118℃。此数值应至少比“上限温度”设定值低2℃。
2.4转火温度(用“07-”表示)：1 ～ 119℃。此数值应至少比“上限温度”设定值低1℃，比“下限温度”设定值高1℃。
2.5开泵温度：0 ～100℃。
2.6关泵温度：0 ～ 98℃。此数值应至少比“开泵温度”设定值低2℃。
2.7时    段：时间设置范围为0.00～23.59。
2.8现在时间：使用24小时制。
三．运行与控制
3.1 燃烧器控制
在运行状态下：
当出水温度低于“下限温度”设定值时，控制器启动燃烧器，保持在“二段火”状态；当出水温度达到“转火温度”设定值时，控制器转为“一段火”状态；当出水温度达到“上限温度”设定值时，控制器关闭燃烧器。
3.2热水泵控制
    在运行状态下：
当出水温度低于“关泵温度”时或水箱水位达到“高位电极”时，关闭热水泵；当出水温度达到“开泵温度”时且水箱水位低于“低位电极”时，启动热水泵。如“开泵温度”设为0℃时，热水泵作为循环泵，一直运行。
四．设备手动操作
        4.1燃烧器
        燃烧器禁止手动操作。
4.2热水泵
        当热水泵处于自动状态且关闭时，如需启动热水泵，则可长按“”键5秒，热水泵将启动。当热水泵处于手动启动状态时，再按“”键，热水泵将关闭并退出手动状态。
五．报警和连锁保护
控制器开机后即不间断地对压力传感器、水位传感器、温度传感器以及自身电路进行检测，发现报警信号立即发出声光报警并联锁关闭燃烧器或加热组和水泵。控制器自动显示报警信息，联锁停炉时同时显示故障代码。
报警时控制器内部蜂鸣器发出报警声。按任意键可关闭报警声。
控制器进入报警状态后将自身锁定，即使报警信号消失也不会自行退出报警状态。操作人员排除问题后按“”键将控制器复位。

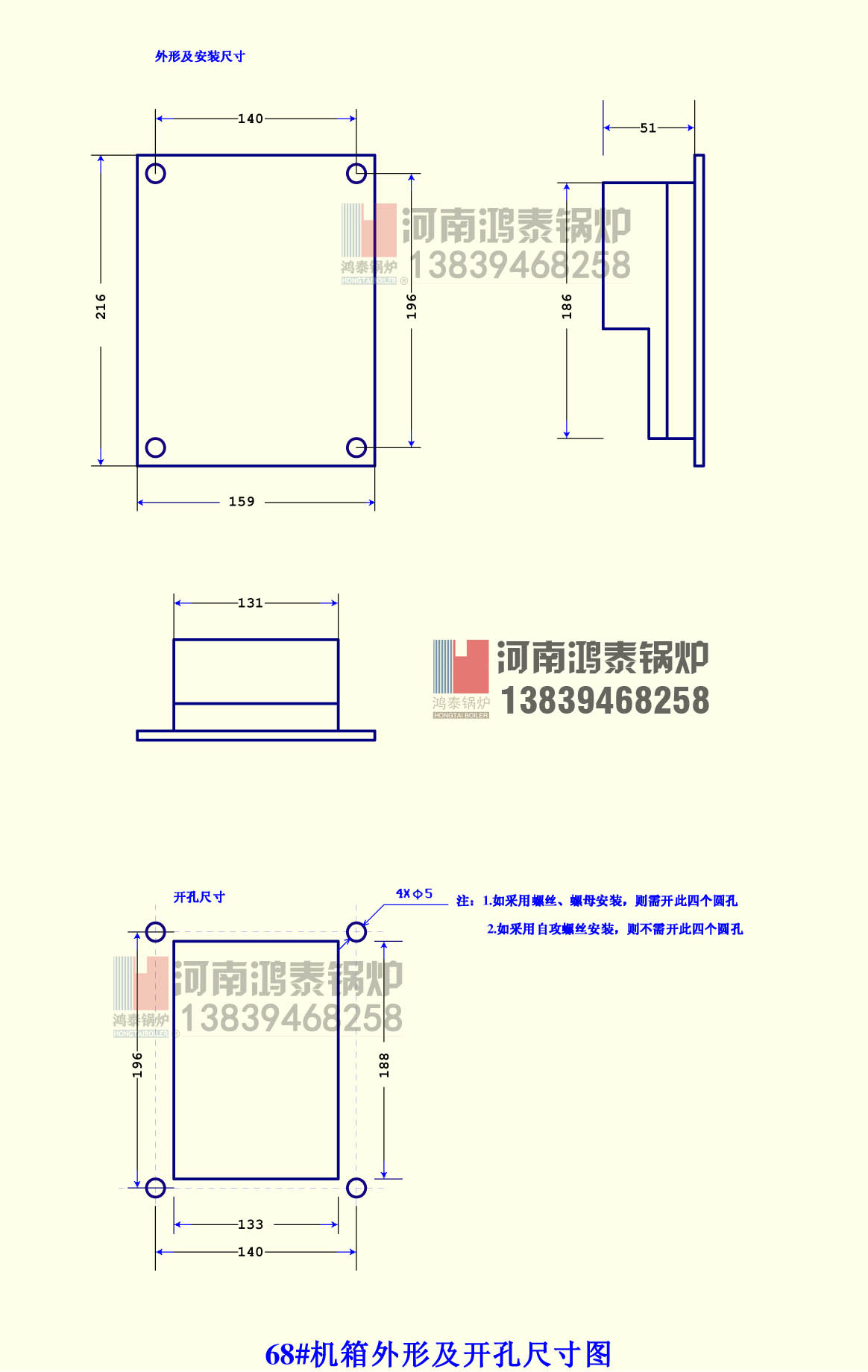

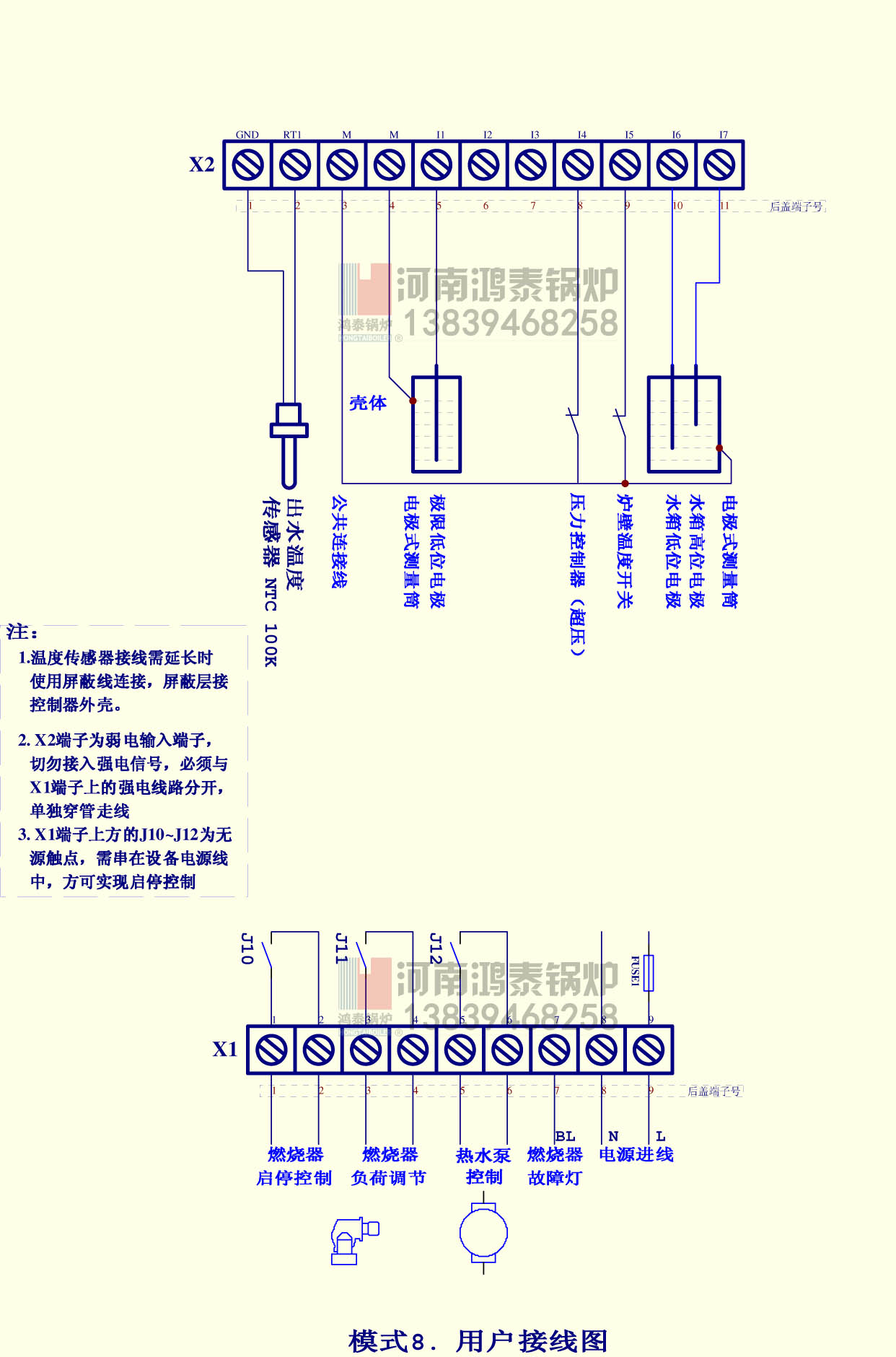

附录
报警代码列表

注：本表所列故障是该系列控制器可以检测的故障，但对于具体型号控制器，只开放部分故障检测功能。
